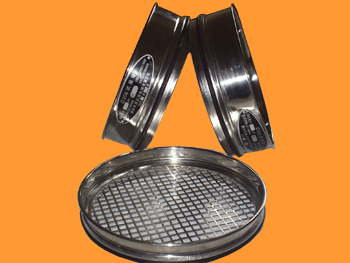

  您的位置>>产品中心>>Φ200试验筛

    Φ200试验筛(标准筛,实验筛,分样筛,检验筛)根据筛面材料分为金属丝编织网试验筛和金属穿孔板试验筛。金属丝编织网试验筛采用国家标准GB/T6003.1-1997生产。其网孔基本尺寸为2.36mm-0.038mm,符合国际标准ISO3310-1:1990 R20/3,R20,R40/3系列,筛网材质为黄铜、锡青铜、不锈钢。
    金属穿孔板试验筛采用国家标准GB/T6003.2-1997,符合国际标准ISO3310-2:1990 R20/3、R20、R40/3系列,筛网材质为优质不锈钢,
并采用数控冲压穿孔而成。
  Φ200试验筛筛框、筛盖、筛底选用优质不锈钢精制而成。并借鉴进口试验筛的优点,在下筛框增加了密封胶圈,较好地解决了振筛机震筛时粉料漏失现象,减少了飞溅粉料溅入振筛机缝隙内磨损齿轮的机会,尽可能的延长振筛机的使用寿命。同时还能减小噪音,一定程度地改善了生产现场噪音条件。
  Φ200试验筛,主要用于颗粒物料粒度分析的检测,广泛用于磨料,地堪,冶金,药典,化工建材等行业颗粒物料的筛分检测。
  产品型号:Φ200*50、Φ200*25
Ф200金属丝编织网试验筛网孔基本尺寸
表1(mm)
网孔基本尺寸W 金属丝直经d 筛分面积百分率A0% 筛孔基本尺寸 金属丝直经d 筛分面积百分率A0%
主要尺寸 补充尺寸 主要尺寸 补充尺寸
R20/3 R/20 R40/3 R20/3 R/20 R40/3
    2.36 1 49   1.12   0.56 44
  2.24   0.9 51 1 1 1 0.56 41
2 2 2 0.9 48
  1.8   1.8 48
    1.7 0.8 46
  1.6   0.8 44
1.4 1.4 1.4 0.71 44
  1.25   0.63 44
    1.18 0.63 43
表2(μm)
网孔基本尺寸W 金属丝直经d 筛分面积百分率A0% 筛孔基本尺寸 金属丝直经d 筛分面积百分率A0%
主要尺寸 补充尺寸 主要尺寸 补充尺寸
R20/3 R/20 R40/3 R20/3 R/20 R40/3
  900   500 41 180 180 180 125 35
    850 500 40   160   112 35
  800   450 41     150 100 36
710 710 710 450 37   140   100 34
  630   400 37 125 125 125 90 34
    600 400 36   112   80 34
  560   355 37     106 71 33
500 500 500 315 38   100   71 34
  450   280 38 90 90 90 63 35
    425 280 36 80     56 35
  400   250 38     75 50 36
355 355 355 224 38   71   50 34
  315   200 37 63 63 63 45 34
    300 200 36   56   40 34
  280   180 37     53 36 35
250 250 250 160 37   50   36 34
  224   160 34 45 45 45 32 34
    212 140 36   40   32 31
  200   140 35     38 30 31

Φ200金属穿孔板试验筛孔基本尺寸 表3(mm)
网孔基本尺寸W 筛孔的形状 节距P
主要尺寸 补充尺寸
R20/3 R20 R40/3
  20   S 25
    19 S 23.6
  18   S 22.4
16 16 16 S 20
  14   S 18
    13.2 S 17
  12.5   S 16
11.2 11.2 11.2 S 14
  10   S.R 12.6
    9.5 S 12.1
  9   S 11.6
8 8 8 S.R 10.4
  7.1   S 9.4
    6.7 S 8.9
  6.3   S.R 8.5
5.6 5.6 5.6 S 7.7
  5   S.R 6.9
    4.75 S 6.6
  4.5   S 6.3
4 4 4 S.R 5.8
  3.55   S 5.2
    3.35 S 5
  3.15   S.R 4.7
2.8 2.8 2.8 S 4.35
  2.5   S.R 3.9
    2.36 S 3.75
  2.24   S 3.6
2 2 2 S.R 3.3
  1.8   S 3.1
    1.7 S 3
  1.6   S.R 2.75
1.4 1.4 1.4 S 2.56
  1.25   S.R 2.45
    1.18 S 2.4
  1.12   S 2.22
1 1 1 S.R 2
  0.8   R `2.17
  0.63   R 1.9
0.5 0.5 0.5 R 1.73
注:筛孔形状:R表示圆孔,S表示方孔。
