  您的位置>>产品中心>>旋振筛



  筛分效率高,设计精巧耐用,任何粉类、液体类皆可使用。
  独特子母网架设计,有效缩短换网时间(3-5分钟)和解决网目
堵塞问题,清洗方便,操作简单。
  密封性好,粉末不飞扬,液体不渗漏。
  物料自动排出,可以连续作业。
  采用直立式电机,无机械传动,使激振力传递过程无损耗,有
效传递至筛面。
  体积小,不占用空间,移动方便。
  筛网最高可以达到五层使用,筛分出六种粒度规格。

适用范围:
   1、化工行业:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬西酸等。
   2、磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒等。
   3、食品行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。
   4、造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收等。
   5、冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
   6、制药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。
   7、环境保护:垃圾、人畜屎尿、废油、食品废水、废水加工等。

适用目的:
   1、分级:用XZS系列三次元振动筛分.过虑器一台即可连续精确的对产品实行分离筛选,多层使用一次可分离筛选出六组不同粒径的产品且不会出现颗粒大小比例不一致的现象。
   2、去液体:本设备单层、多层使用,可十分有效地处理固体、液体的混合物料,快速实现固液分离,并筛选过虑出不同的目的物料。
   3、去杂质:本设备可对大量物料,除去大小不同的小部分物料,进行快速分离。

使用要求:
   1、必须均匀给料:给料量以满足设备处理为准。一次投料过多,阻碍物料在筛面上的正常运动,不但易使筛网疲劳变松,而且会大大降低物料处理量。一次性给予大量物料,会使本身处于不平衡运转的电机负荷骤然增加,而造成电机损坏、减低电机的寿命。如给料量达不到设备的处理能力,即浪费能源,又降低了产量。
   2、有强大冲击力的给料方式,必须加装缓冲料斗,物料直接冲击网面,不但消耗振动源所产生的激振力,更易造成网面破损及筛网疲劳,而影响产量及筛分.过滤的质量。



标准型

  XZS系列标准筛分过滤机有多种型号可选择,把固体与液体或把干料进行尺寸分级。

闸门型

  对特殊物料的处理有闸门型设计。以保证难筛分物料的处理精度,增大处理量。

加缘型

  特殊设计的加缘型是大投料量、防止物料飞溅、易于观测筛网的机型。




XZS-系列多层式振动筛分过滤机规格表
机械型号
功率
筛面直径
外型尺寸
网层数
XZS-300
0.125KW
200MM
350×300×737
8
XZS-450
0.37W
450MM
500×500×650
1

-1F
0.55KW
550MM
700×770×720
1
XZS-600
-2F
770×770×820
2

-3F
770×770×920
3

-1F
0.55KW
750MM
900×900×780
1
XZS-800
-2F
900×900×930
2

-3F
920×920×1080
3

-1F
0.75KW
950MM
1180×1150×880
1
XZS-1000
-2F
1180×1180×1030
2

-3F
1180×1180×1170
3

-1F
1.84KW
1150MM
1380×1350×1050
1
XZS-1200
-2F
1380×1350×1220
2

-3F
1380×1350×1370
3

-1F
2.2KW
1450MM
1800×1800×1120
1
XZS-1500
-2F
1850×1850×1320
2

-3F
1900×1900×1520
3

-1F
3.0KW
1730MM
1950×1950×1470
1
XZS-1800
-2F
1950×1950×1630
2

-3F
1950×1950×1790
3

-1F
4.0KW
1930MM
2200×2200×1630
1
XZS-2000
-2F
2200×2200×1800
2

-3F
2200×2200×1970
3

-1F
4.0KW
2430MM
2700×2700×1880
1
XZS-2500
-2F
2700×2700×2050
2

-3F
2700×2700×2200
3

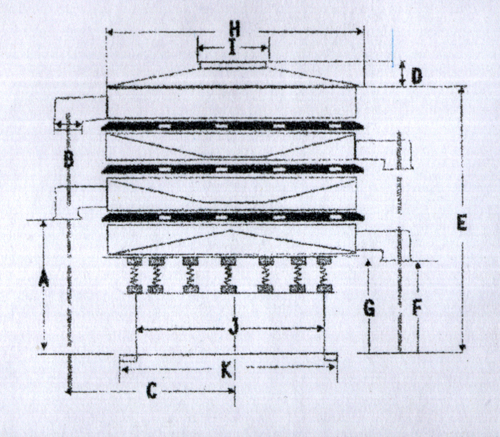

规格尺寸图


主要尺寸

型号
A
B
C
D
E
F
G
H
I
J
K
600
470
110
405
70
560
355
360
600
150
430
530
800
555
125
545
80
685
405
410
800
200
580
680
1000
620
160
625
100
750
470
475
970
250
700
800
1200
745
180
775
100
895
575
580
1170
250
860
990
1500
745
200
965
120
925
545
550
1470
250
1120
1280


  XZ-450筛分*过滤机是康达新机械技术人员依靠自
身实力为满足客户小批量,多批次筛分或小流量过滤而
精心设计的小型设备。
  具有体积小 、效率高、噪音低、耗电量少、清洗
方便等特点 。同时可按客户要求进行多种网架结构的
选择,可加装移动装置 ,便于不同物料和工作位置的
筛分过滤 ,实现自动化作业 ,降低工作人员劳动强
度。

简介
  XZCS系列旋振筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。给料机、振动筛分机、振动落砂机、振动放矿机、振动流化床及料仓防堵塞等机械设备。

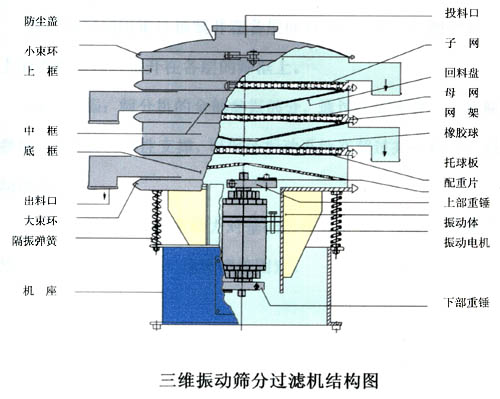

结构原理

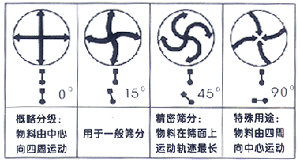

  ZCS系列旋振筛,由直立式电机作激振源,电机上、 下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上下两端的相位角,可以改变物料在筛面上的运动轨迹。


特点
效率高、设计精巧耐用,任何粉类、粘液均可筛分。
换网容易、操作简单、清洗方便。
网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
杂质、粗料自动排出,可以连续作业。
独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
体积小,不占空间移动方便。
筛机最高可以达到五层,建议使用三层。
适用行业
化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。金属、冶金矿业:铝
粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研
磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理:废油、废水、染整废水、助剂、活性碳等。

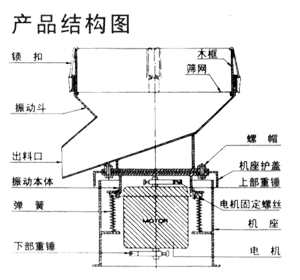

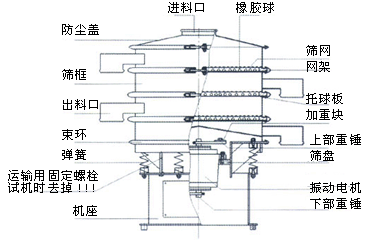

一般结构图
技术参数
型号
XZCS-400
XZCS-600
XZCS-800
XZCS-1000
XZCS-1200
XZCS-1500
XZCS-1800
XZCS-2000
有效筛面直径(mm)
φ340
φ540
φ730
φ900
φ1100
φ1400
φ1700
φ1886
有效筛分面积(mm)
0.0907
0.2289
0.4183
0.6359
0.9499
1.5386
2.2687
2.7922
2500/
1-5
1-5
1-5
1-5
1-5
1-5
1-3
1-3
功率(Kw) 振动电机 0.18
0.25
0.55
0.75
1.1
1.5
2.2
2.2
普通电机
0.75
1.1
1.5
1.5
2.2
2.2
3.0
